DWU630-GS проектор Christie

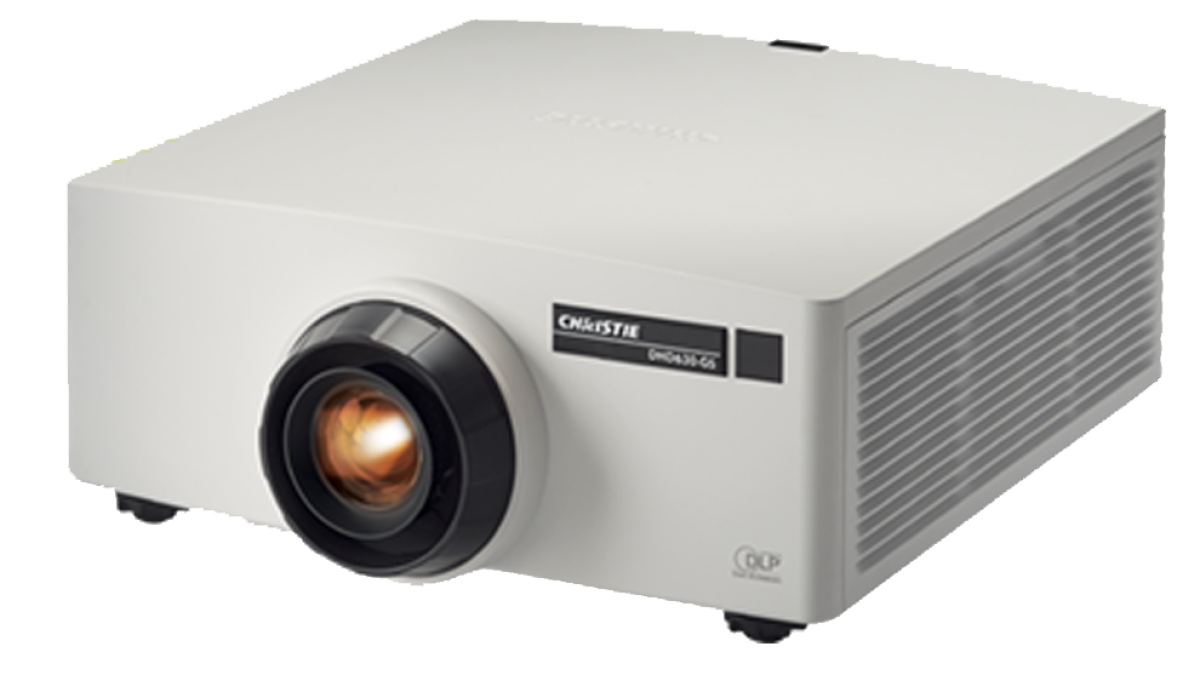

Профессиональный лазерный проектор Christie DWU630-GS

Christie DWU630-GS — это компактный и энергоэффективный 1DLP-проектор с лазерной подсветкой, предлагающий превосходное качество изображения для современных образовательных и коммерческих инсталляций. С показателем 6,750 люмен (ISO) и инновационной технологией Christie RealBlack™ этот проектор идеально подходит для средних помещений и бюджет-ориентированных проектов.

Ключевые преимущества

• Яркость 6,750 люмен (ISO) / 6,000 люмен (ANSI)
• Разрешение WUXGA (1920×1200) с поддержкой 3D контента
• Технология 1DLP с чипом 0.67" DMD
• Лазерный люминофор с ресурсом 20,000 часов
• Эксклюзивная контрастность 4,000,000:1 с Christie RealBlack™

Технологии изображения

• 4-сегментный цветовой круг RGBY (2X/3X скорость)
• Динамическая контрастность 6,000:1
• Тактовая частота пикселей до 162 МГц
• Широкая частота развертки: 15-91 кГц горизонтальная, 24-120 Гц вертикальная
• Поддержка 3D до 1080p @ 144 Гц

Профессиональные интерфейсы

• Видеовходы: 2×HDMI, DVI-D, HD15, HDBaseT
• Видеовыходы: HD15, 3D Sync Out (BNC)
• Управление: RS-232, Ethernet, встроенная клавиатура
• Дополнительно: ИК-пульт, проводной пульт ДУ

Гибкость установки

• Моторизованная система объективов: зум, фокусировка и смещение
• Широкий выбор объективов: от 0.36:1 UST до 5.50:1 Zoom
• Компактные габариты: 505×456×190 мм
• Легкий вес: 15.85 кг (без объектива)

Энергоэффективность

• Потребление: 650 Вт с режимами энергосбережения
• Рассеивание: от 1,068 БТЕ/ч (Eco2) до 2,218 БТЕ/ч
• Уровень шума: от 34 дБА (эко-режим)
• Питание: 100-240В~ (автопереключение)

Эксплуатационные характеристики

• Срок службы: 20,000 часов
• Рабочая среда: 0-40°C, влажность 0-85%
• Транспортировочные габариты: 626×596×349 мм
• Транспортировочный вес: 21.35 кг

Области применения

• Школьные классы и учебные аудитории
• Корпоративные переговорные комнаты
• Цифровые вывески и информационные дисплеи
• Религиозные учреждения и общественные центры
• Гостиницы и малые конференц-залы

Christie DWU630-GS сочетает высокое качество изображения с исключительной энергоэффективностью, предлагая экономичное решение для образовательных и коммерческих применений. Благодаря технологии Christie RealBlack™ и лазерному источнику света, этот проектор обеспечивает превосходное качество изображения при минимальных эксплуатационных расходах.

Комплектация

• ИК-пульт дистанционного управления
• Кабели питания
• Инструкция по эксплуатации
• Опционально: 6 вариантов сменных объективов

Преимущества для пользователя

• Низкая стоимость владения и эксплуатации
• Простота установки и обслуживания
• Компактные размеры для легкого монтажа
• Тихая работа для учебных помещений
• Гибкость выбора объективов под любые задачи

Сертификация и гарантии

• Соответствие международным стандартам: UL/CSA, CE, FCC
• Глобальные approvals: CCC, KC, PSE, EAC
• Экологическая сертификация: RoHS, REACH, WEEE
