Типовое решение по оснащению зала конференц-системой BOSCH Next Generation

Задача:

Необходимо оснастить зал конференц-системой на 30 человек с возможностью отображения презентация, системой ВКС и объединить все системы в единую систему управления.

Решение:

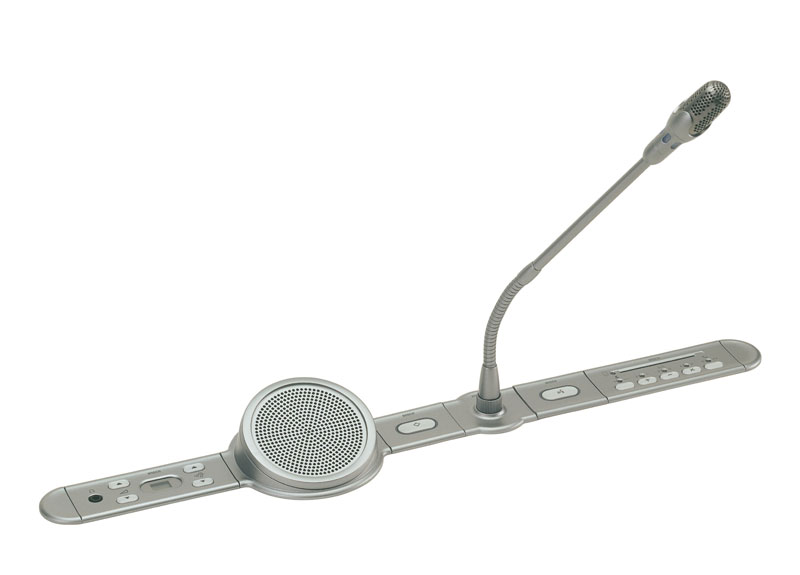

В основе системы используется конференц-система BOSCH DCN NG на основе врезных модулей.

В качестве системы ВКС используется система Polycom.

В качестве источников отображения информации используются LED панели Samsung и настольные сенсорные мониторы Dell.

Все системы объединены единой системой управления Crestron.

Состав системы:

Конгресс-системаБрендКол-во
Центральный блок управления DCN2Bosch1
ПО открытого интерфейсаBosch1
Комплект из 50-и боковых заглушек для панелейBosch2
Комплект из 50-и монтажных соединителей для панелейBosch2
Кабель 100м.Bosch1
25 пар разъемовBosch2
Интерфейсный модуль для подключения панелейBosch16
Панель для подключения микрофонаBosch30
Панель управления микрофономBosch30
Микрофон на гибком держателе, длинныйBosch31
Приоритетная панельBosch1
Разветвитель транковой линииBosch1
Настольный дискуссионный пультBosch1
Подсистема видеоотображения
LED панель SamsungSamsung25
Настенный кронштейнWize25
Bидеопроцессор ChristieChristie2
Видеокарта шестью выходамиChristie4
Видеокарта сдвумя входами DVIChristie5
Сенсорный мониторDell15
Подсистема интегрированного управления
Модульная система управления Crestron 3-series 3-Card Y-Bus Expansion Cage for AV3 -1штV-Panel™ Integrated 15" Tilt Touchpanel, BlackCrestron1
Crestron Источник питания 75 WattCrestron1
Система ВКС

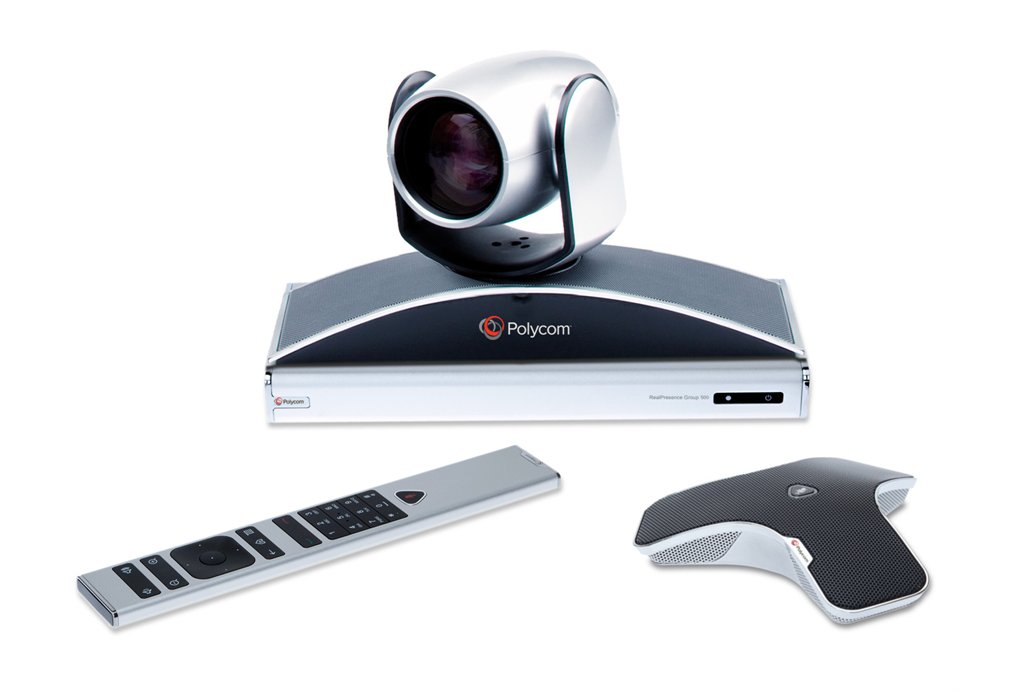

Кодек ВКС RealPresence Group 700-1080p: Group 700 HD codecPolycom1
Premier, One Year, RealPresence Group 700 - 1080p: Group 700 HD codec, EagleEye III cam., univ. remotePolycom1
Многозадачная Видеокамера AV-HE60HEPanasonic4
Кабельная продукция и расходные материалы
Комплект видео, аудио, DGkat кабелейKramer1
Расходные материалы (крепеж, маркеры, стяжки)1
Размещение оборудования и коммутация
Шкаф напольный 19-дюймовый (19"), 42U, 2055x800x1000, передняя и задняя перфорированные двери (72%), ручка с замком, цвет черныйHyperline1
Блок розеток для 19" шкафов, горизонтальный, 8 универсальных розеток, 10A, выключатель, IEC320 C14 10A, шнур 2мHyperline3
Кабельный организатор с металлическими кольцами и крышкой, 19", 1UHyperline20
Полка глубиной 1000 мм для шкафов и стоек (сосредоточенная 30 кг, распределенная до 100 кг), цвет черный (RAL 9005)Hyperline3
Крепеж для шкафа (винт, шайба и гайка) для 19" (100 шт)Hyperline2
